20 Ton SWL Ağır Yük Deniz Kablo Kılavuz Makarası 1500 mm

1.20 Ton SWL Ağır Yük Deniz Kablo Kılavuz Makarası 1500 mm Açıklama

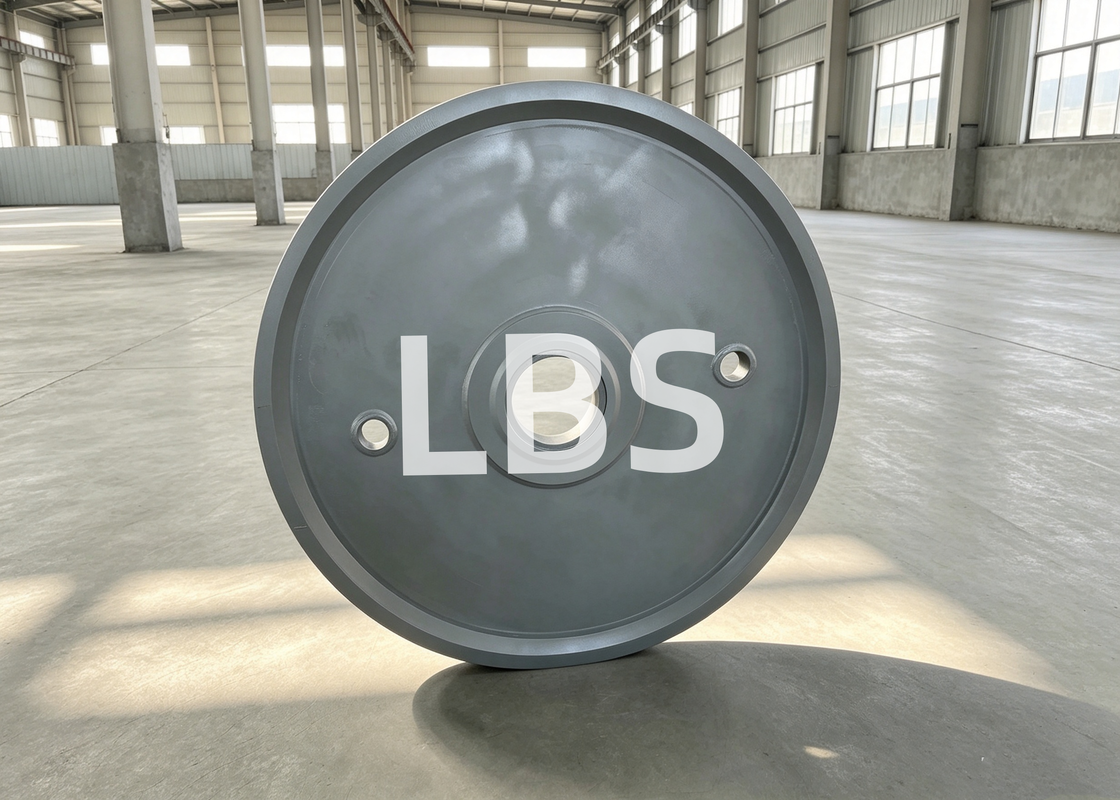

Ağır yük deniz kablo kılavuz makaramız, açık deniz ve deniz vinci uygulamaları için hassas bir şekilde işlenmiştir. Ø139.8±0.5 mm umbilikal kablo için tasarlanmış bu 1500 mm makara, DAF 3 dinamik faktörü ile 20 ton güvenli çalışma yükü sağlar. ±0.5 derecelik yan kablo sapmasına izin verir ve uzun çalışma saatleri boyunca tam kuvvet darbe yüklerine dayanarak pahalı umbilikal kabloları ezilme, sürtünme ve kılıf hasarından korur.

Bu ağır yük deniz kablo kılavuz makarası, açık deniz mühendisliği ve ağır hizmet tipi vinç sistemlerinde yaygın olarak kullanılan, tamamen işlenmiş kritik bir bileşendir. Büyük çaplı umbilikal kablo yönlendirmesi için özel olarak tasarlanmıştır, dağıtım, toplama ve gerdirme işlemleri sırasında kablo hareketini kontrol etmek için bir kılavuz tekerleği görevi görür. Zorlu açık deniz çevresel koşullarına ve döngüsel dinamik yüklere dayanacak şekilde üretilen makara, yüksek değerli deniz altı umbilikal kablolarındaki ekstrüzyon aşınmasını, yerel gerilim yoğunlaşmasını ve dış ceket aşınmasını en aza indirir. Darbe yükü senaryolarında derecelendirilmiş çalışma kuvvetinin %100'ünü birkaç saat boyunca sürekli olarak sürdürebilir, uzun süreli kesintisiz saha operasyonları için güvenilir performans sunar.

2.20 Ton SWL Ağır Yük Deniz Kablo Kılavuz Makarası 1500 mm Parametre

3.20 Ton SWL Ağır Yük Deniz Kablo Kılavuz Makarası 1500 mm Avantajı

1. Uyarlanmış yuva yarıçapına sahip optimize edilmiş kablo oluğu. Özel oluk kontürü, umbilikal kabloların dış profiline mükemmel uyum sağlar. Yüzey temas basıncını etkili bir şekilde dağıtır ve sıkıştırma sürtünmesini azaltır, kablo kılıfı çatlaması ve aşınması risklerini büyük ölçüde düşürür. ±0.5 derecelik yan sapma toleransı, sahada yaygın olarak meydana gelen küçük kurulum yanlış hizalamalarını karşılar.
2. Ayrılmış rulman montaj yuvası. Makara göbeği, rulman montajı için önceden işlenmiştir. Rulmanlar, müşterinin saha montajı sırasında takılmalıdır ve teslimat kapsamına dahil değildir.
3. Yuvarlatılmış kenarlı iki özel taşıma deliği. Disk yüzeyinde yaklaşık Ø80 mm kaldırma delikleri işlenmiştir. Yuvarlak pahlı kenarlar keskin köşeleri ortadan kaldırarak kaldırma, taşıma ve saha montajını daha güvenli ve kullanışlı hale getirir.
4. Entegre tek parça çelik işleme yapısı. Kaynaklı ek yerleri yoktur. Mükemmel yapısal rijitlik ve deformasyon direnci, sık dinamik gerilim ve ağır açık deniz darbe yükleri altında kararlı performans.

4.20 Ton SWL Ağır Yük Deniz Kablo Kılavuz Makarası 1500 mm Tipik Uygulama Alanları

Açık deniz mühendisliği projeleri, deniz vinci ve kaldırma ekipmanları, deniz altı umbilikal kablo döşeme ve toplama sistemleri, ağır yük kaldırma makineleri, açık deniz platformu kablo taşıma ekipmanları.
