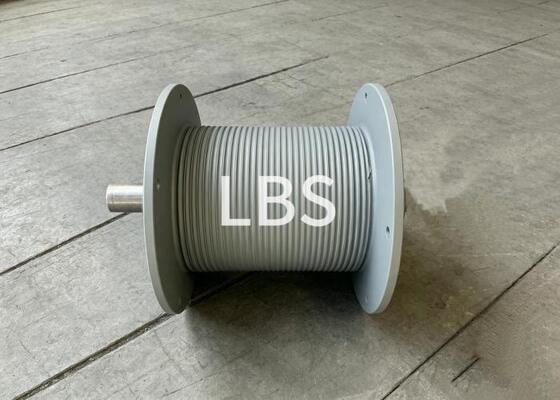

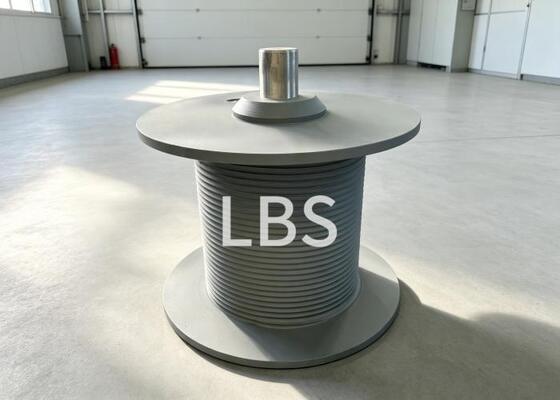

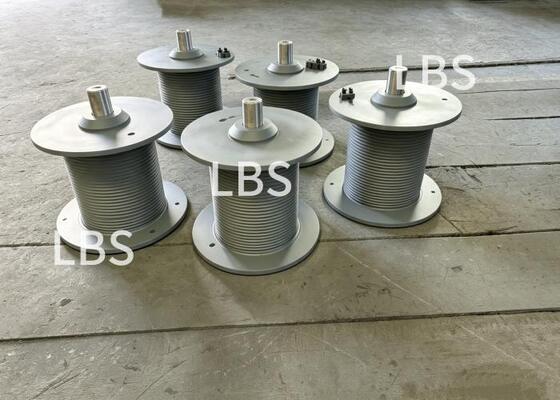

Yüksek Yük Sol El 45° Çift Katlı Lebus Vinç Tamburu, Q345B Ağır Hizmet Tipi Kaynaklı Tambur

1.Açıklama

Bu vinç tamburu, 30 sarım dönüşlü Ø10.3 mm sağ el tel halat için tasarlanmış Q345B çeliğinden imal edilmiştir. Sol el 45° Çift Katlı Lebus oluğunu benimser. Oluk taban çapı Ø246 mm ve oluk adımı 10.5 mm'dir. Motora monte edilmiş taraftan bakıldığında, saat yönünün tersine tambur dönüşü vinç kaldırma işlemine karşılık gelir. Tel halat sabitleme noktası motora monte edilmiş tarafta düzenlenmiştir. Tamburun maksimum tek halat çekme kuvveti 2.8 tona ulaşır. Etkin oluk uzunluğu 315 mm, toplam tambur uzunluğu 371±0.5 mm'dir. Motor montaj flanşında motor montajı için 24 mm derinliğinde 10 adet M12-6H dişli delik bırakılmıştır. Hassas işlenmiş Lebus çift katlı oluklar, halat atlamasını ve düzensiz sarımı önleyerek düzenli çok katmanlı tel halat sarımı sağlar. Küçük ve orta ölçekli kaldırma vinçleri için entegre bir çekirdek bileşendir.

2.Parametre

3.Avantaj

Kompakt boyutlu kaldırma vinci sistemleri için tasarlanan bu Q345B kaynaklı vinç tamburu, sık kaldırma döngüleri altında güvenilir mekanik mukavemet sunar. Hassas işlenmiş sol el 45° çift katlı Lebus oluğu, kararlı çok katmanlı halat sarımı sağlayarak halat atlamasını, üst üste binmesini ve ekstrüzyon hasarını etkili bir şekilde ortadan kaldırarak tel halatın hizmet ömrünü uzatır. Optimize edilmiş yapı düzeni, halat sabitleme noktasını motora monte edilmiş tarafta konumlandırarak saat yönünün tersine kaldırma dönüşü gereksinimini mükemmel bir şekilde karşılar. 2.8 ton tek halat yük kapasitesi ile derecelendirilen tambur, tekrarlanan dinamik yükler altında kararlı performans gösterir. Önceden işlenmiş M12 montaj delikleri, sürücü motor ile yüksek hassasiyetli bağlantı sağlayarak kolay montaj imkanı sunar. Sağlam Q345B çelik konstrüksiyon, günlük kaldırma işlemleri sırasında deformasyona direnmek için iyi kaynaklanabilirlik ve yapısal rijitlik sunar.

4.Uygulama

Bu çift katlı Lebus vinç tamburu, düzenli çok katmanlı halat sarımı ve kompakt kurulum boyutunun kritik operasyonel gereksinimler olduğu kompakt kaldırma vinçleri, küçük deniz vinçleri ve mobil inşaat makineleri için özel olarak üretilmiştir. 30 sarım dönüşlü sol el 45° Lebus çift katlı oluk, özellikle sık döngüsel kaldırma işlemleriyle başa çıkması gereken küçük boyutlu güverte vinçleri için uygundur. Hafif hizmet tipi deniz ekipmanlarında ve mobil kaldırma makinelerinde Lebus oluk geometrisi, tam sarım derinliği boyunca tutarlı sarım performansı sağlar. 2.8 ton tek halat yük kapasitesini hassas halat yönetimiyle birleştiren entegre, yüksek mukavemetli bir tambur gövdesi arayan operatörler için bu tambur, zorlu hafif deniz ve mobil endüstriyel ortamlarda sahada kanıtlanmış güvenilirlik sunar.
