Özel Q355b Malzeme Tel ip kablosu Vintü davulü Çaplı kaldırıcı vinç için

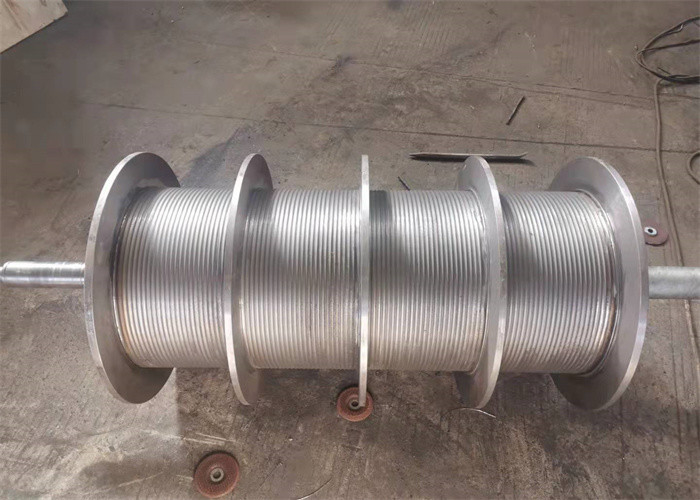

Wich davulunun genel görünümü
Vint tamburunun görevi, motorun hızını ve torkunu nesneyi kaldırmak ve düşürmek için spindle aracılığıyla etrafındaki tel ipinin doğrusal hızına aktarmaktır.

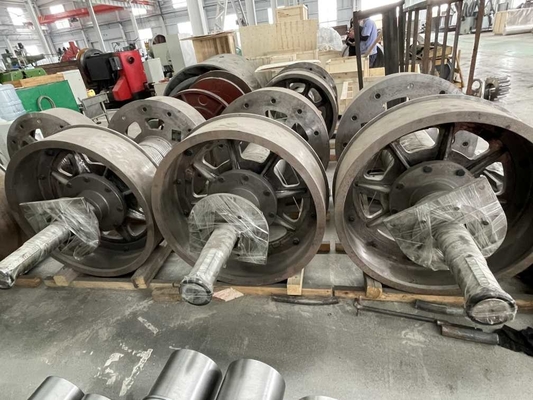

Farklı üretim sürecine göre, kaldırıcının tambur yapısı dökme- kaynak karışık tipine (dökme için destek tekerleği, kaynak için tambur) ve kaynak türüne bölünebilir.
Teknik parametreler ve uygulama:
| Hayır. |
Kablo çapı ((mm): |
Dönüşüm yönü |
Ana davul
çapı ((mm) |
Ana davul uzunluğu ((mm) |
Uygulama |
| 1 |
8 10 13 |
Sol el,Sağ el |
430 |
763 |
Petrol devreye sokma vinci,
Çekici vinç
Kule vinci |
| 2 |
13 18 20 |
Sol el,Sağ el |
623 |
1144 |
Mühendislik vinci.
Çekici, sürünen vinç. |
| 3 |
22 25 26 |
Sol el, sağ el. |
730 |
1220 |
Petrol devre dışı bırakma sistemi,
Kayalık vinç |
| 4 |
18 22 32 |
Sol el,Sağ el |
670 |
1240 |
Borma makinesi vinç, çekme makinesi |
| 5 |
28 32 36 40 |
Sol el,Sağ el |
560 |
630 |
Döner matkap vinç,
Kaldırma ekipmanları |
| 6 |
26 28 32 45 |
Sol el,Sağ el |
760 1146 |
1970 1765 |
Offshore Crane,
Deniz vinci,Bağlama vinci
|
Davul ve davul çubuğu:
Döner çapı tel halat çapının en az 19 katı olmalıdır.
Davul duvarı, tel ipinin sarılmış sıkı kuvvetine dayanabilir; kenar tel ip tarafından üretilen yan kuvvete dayanabilir.
Döner yan plaka çevresindeki en dış rulo halatı arasındaki mesafe, tel halatın çapının en az iki katı olmalıdır.
Ürün malzemesi:
Alaşımlı çelik, dökme çelik, alüminyum, her türlü yüksek dayanıklı çelik Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo vb.
Malzeme standartları: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN...
Sertifikalı sınıflandırma kuruluşları: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR...
Ürün uygulaması:
1. vinç makineleri: Köprü kaldırma makinesi, kule vinci, Gantry vinci, Sürünen vinç
2Petrol endüstrisi: Petrol sondajı, Petrol traktörü kaldırıcı, Petrol işleme sistemi, Traylörlü pompalama ünitesi vinç, Kaynak vinç, vb.
3. Denizaltı Denizcilik makineleri: Denizaltı petrol vinci, demir vinci, çekiş vinci, insan sürüş vinci, demir vinci, hidrolik vinç
4İnşaat makineleri: İnşaat yıkama duvar vinci, sarma kaldırıcı, Windlass
5. madencilik vinci: Dispatching winch, prop-pulling winch,Sinking winch vb.
6Mühendislik makineleri: Kablo vinci, kule vinci, Piling makinesi, Hidrolik vinç
Ürünavantaj:

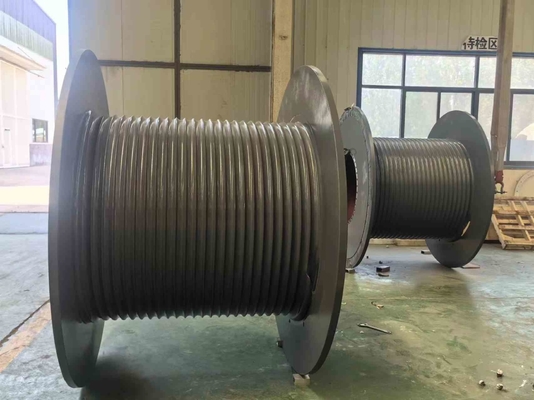

LBS çukurlu davul, tel ip sarmaşının sorununu çözdü.
Sıradan kablosuz oluk (düz) davul ve spiral ipi oluk davul ile karşılaştırıldığında, LBS ip oluk çok katmanlı tel ip spooling açık avantajlara sahiptir,LBS özel oluk sistemi tel ipinin yuvarlanmasını pürüzsüz hale getirir, ve her katmanın yükü eşit olarak dağıtıldı, halatın hizmet ömrünü uzatır, tel halat hasarını azaltır, ekipmanın çalışma güvenliğini artırır,ve ip değiştirmek için mekanik ekipman kapanma sorunu azaltır.
Lebus oluklarının çalışma koşulları
1. Davul kenarları, herhangi bir koşulda, yük altında bile davul duvarına dik olmalıdır.
2- İp, sarmalama sürecinde ipin yarık duvarına çarpması için geriltilmelidir.Genellikle halatın gerilmesinin en az% 2 kırma gerilmesi veya% 10 çalışma yükü olması önerilir..
3Filonun açı aralığı genellikle 1.5 dereceden fazla ve 0.25 dereceden az olmamalıdır.
4Davuldan salınan tel ip, yığın çevresinde dolaşırken, yığın merkezi davul merkezinin üzerinde olmalıdır.
5- İp, maksimum yük altında bile yuvarlak, gevşek tutulmamalıdır.
6- İp dönme karşıt yapısı olmalı.
7Lütfen farklı yük altında ip çapının değişimini ölçün.
