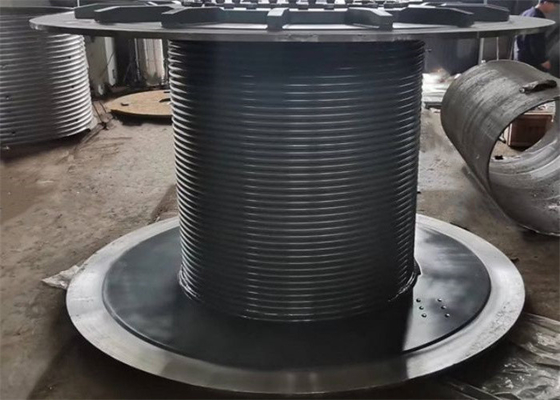

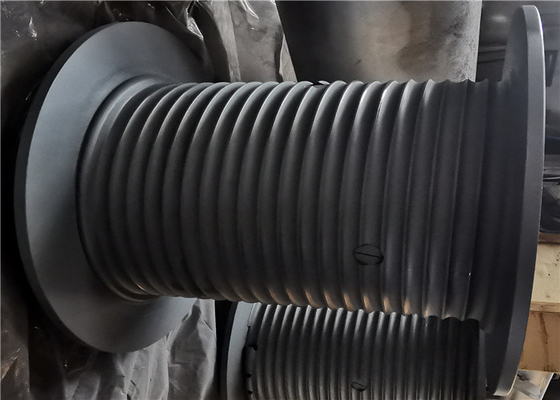

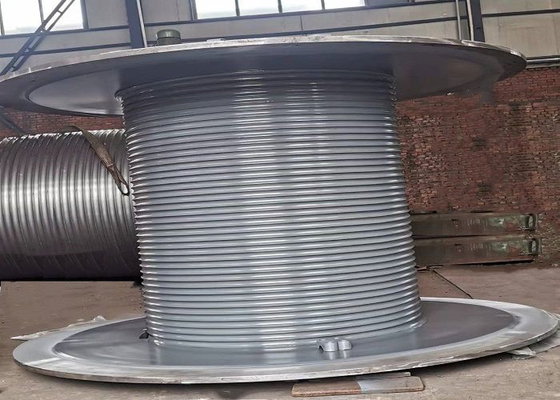

Çelik Q355d 300m Kablo Yuvarlama Davulları Kule Vincinin Ana Bileşenleri
Ürün Tanıtımı
Kavşaklı ip Vintür Davul malzemesi: Karbon çelik, alaşımlı çelik, paslanmaz çelik, alüminyum, yüksek dayanıklı çelik vb.
Malzeme standartları: GB, AISI, ASME, ASTM, JIS, DIN, - Evet.
Çevre sıcaklığı: -40 ° C - + 45 ° C
Stroage Çevre sıcaklığı: -40 ° C - +50 ° C
Dalga Türü: Spiral Dalgalar veya Lebus Dalgalar
Davul dönme yönü: Sol el veya sağ el
İşleme yöntemi: Makine çalışması
Kablo halatı çapı: 3 mm~100 mm
İşleme Ekipmanı: CNC işleme merkezi
Teknik parametreler ve uygulama:
| Hayır. |
Kablo çapı ((mm): |
Dönüşüm yönü |
Ana davul
çapı ((mm) |
Ana davul uzunluğu ((mm) |
Uygulama |
| 1 |
8 10 13 |
Sol el,Sağ el |
430 |
763 |
Petrol devreye sokma vinci,
Çekici vinç
Kule vinci |
| 2 |
13 18 20 |
Sol el,Sağ el |
623 |
1144 |
Mühendislik vinci.
Çekici, sürünen vinç. |
| 3 |
22 25 26 |
Sol el, sağ el. |
730 |
1220 |
Petrol devre dışı bırakma sistemi,
Kayalık vinç |
| 4 |
18 22 32 |
Sol el,Sağ el |
670 |
1240 |
Borma makinesi vinç, çekme makinesi |
| 5 |
28 32 36 40 |
Sol el,Sağ el |
560 |
630 |
Döner matkap vinç,
Kaldırma ekipmanları |
| 6 |
26 28 32 45 |
Sol el,Sağ el |
760 1146 |
1970 1765 |
Offshore Crane,
Deniz vinci,Bağlama vinci
|
Çukurların Özellikleri
1Her katmanda tel ipi sarmaşını düzenli ve tekdüze bir güç oluşturmak için özel bir oluk vardır.
2Telin davul üzerinde uyguladığı kuvvetleri hesaplayabilirsiniz.
3- Rulolama tamamen kontrol altında, bu da alt katmanların üst katmanlar tarafından ezilmesini veya sıkılmasını engeller.
4- Çizgiyle.the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.
LEBUS oluklarının avantajları
Çifte katlanmalı ip oluk, tel ipi sarmalamayı pürüzsüz hale getirir, yük her katman arasında eşit şekilde dağıtılır, uygulama bu teknolojinin tel ipinin hizmet ömrünü büyük ölçüde uzattığını kanıtladı,Veriler, tel iplerinin ömrünü % 500'den fazla uzatabileceğini gösteriyor., tel ipi hasarını azaltmak, güvenliği artırmak ve ip değiştirme için mekanik ekipman kesinti süresini azaltmak.
Ürün uygulaması:
1. vinç makineleri: Köprü kaldırma makinesi, kule vinci, Gantry vinci, Sürünen vinç
2Petrol endüstrisi: Petrol sondajı, Petrol traktörü kaldırma, Petrol işleme sistemi, Traylörlü pompalama ünitesi vinç, Kaynak vinç, vb.
3. Denizaltı Denizcilik makineleri: Denizaltı petrol vinci, demir vinci, çekiş vinci, insan sürüş vinci, demir vinci, hidrolik vinç
4İnşaat makineleri: İnşaat yıkama duvar vinci, sarma kaldırıcı, Windlass
5. madencilik vinci: Dispatching winch, prop-pulling winch,Sinking winch vb.
6Mühendislik makineleri: Kablo vinci, kule vinci, Piling makinesi, Hidrolik vinç
Ürünavantaj:
LBS çukurlu davul, tel ip sarmaşının sorununu çözdü.
Sıradan kablosuz oluk (düz) davul ve spiral iplik oluk davul ile karşılaştırıldığında, LBS iplik oluk çok katmanlı tel iplik spooling açık avantajlara sahiptir,LBS özel oluk sistemi tel ipinin yuvarlanmasını pürüzsüz hale getirir, ve her katmanın yükü eşit olarak dağıtıldı, halatın hizmet ömrünü uzatır, tel halat hasarını azaltır, ekipmanın kullanım güvenliğini artırır,ve ip değiştirmek için mekanik ekipman kapanma sorunu azaltır.
Lebus oluklarının çalışma koşulları
1. Davul kenarları, herhangi bir koşulda, yük altında bile davul duvarına dik olmalıdır.
2- İp, sarmalama sürecinde, ipin yarık duvarına çarpması için geriltilmelidir.Genellikle halatın gerilmesinin en az% 2 kırma gerilmesi veya% 10 çalışma yükü olması önerilir..
3Filonun açı aralığı genellikle 1.5 dereceden fazla ve 0.25 dereceden az olmamalıdır.
4Davuldan salınan tel ip, yığın çevresine gittiğinde, yığın merkezi davul merkezinin üzerinde olmalıdır.
5- İp, maksimum yük altında bile yuvarlak, gevşek tutulmamalıdır.
6- İp dönme karşıt yapısı olmalı.
7Lütfen farklı yük altında ip çapının değişimini ölçün.
